ハイパーデッキは、合成スラブとして初めて長期荷重で耐火構造認定を取得し、積載荷重1t/m²を超える物流倉庫や小梁スパン4mを超える店舗等に最適です。

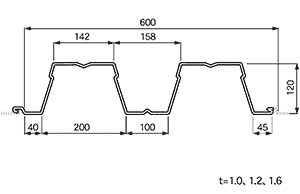

品名	標準品（2 山品）	幅調整用製品（1 山品）	エンドクローズ形状	溝部の換算スラブ厚さ
HYPER				51mm

中間エンクロ工法
ハイパーデッキでは端部オープン品と合わせて、世界初の新技術『中間エンクロ』を採用しています。コンクリートの漏れを防ぐと同時に、山高さが75mmとなるため、他のデッキプレートを用いた床スラブとの高さ合わせも容易です。

品名		板厚 (mm)	製品質量				断面性能(1m幅あたり)
			亜鉛めっき^*1(Z12・K12)		亜鉛めっき^*1(Z27・K27)		断面二次モーメント (cm⁴/m)	正曲げ用断面係数 (cm³/m)	負曲げ用断面係数 (cm³/m)
			単位質量 (kg/m)	m²当質量 (kg/m²)	単位質量 (kg/m)	m²当質量 (kg/m²)	断面二次モーメント (cm⁴/m)	正曲げ用断面係数 (cm³/m)	負曲げ用断面係数 (cm³/m)
HYPER	2山品	1.0	8.43	14.1	8.64	14.4	376	57.8	57.8
		1.2	10.1	16.8	10.3	17.2	449	69.0	69.0
		1.6	13.2	22.0	13.5	22.5	592	91.1	91.1
	1山品	1.2	5.14	17.1	5.24	17.5	449	69.0	69.0
	1山品	1.6	6.78	22.6	6.88	22.9	592	91.1	91.1

*1 耐久性の観点からめっき製品をお薦めします。特に外部に面する用途にご使用の場合は、Z27または、スーパーダイマをお薦めします。
ただし、めっき製品であっても、使用環境によっては発錆のおそれがあります。

耐火区分認定番号		使用条件			断面条件					接合仕様
		支持条件	許容^*2 スパン (m)	許容^*3 積載荷重 (kN/m²)	デッキ板厚 (mm)	コンクリート		ひび割れ^*4 拡大防止筋	耐火補強筋	頭付きスタッド	焼抜き栓溶接	発射打込み鋲
		支持条件	許容^*2 スパン (m)	許容^*3 積載荷重 (kN/m²)	デッキ板厚 (mm)	山上厚さ (mm)	Fc (N/mm²)	ひび割れ^*4 拡大防止筋	耐火補強筋	頭付きスタッド	焼抜き栓溶接	発射打込み鋲
床2時間 FP120FL-	0122	連続^*1	4.50	式3^*6	1.0 ～ 1.6	普通80	18～24	φ6-100×100 D10-200×200	不要	○^*8	×	×
	0033	単純連続	常温時の^*9 設計に拠る			普通80		φ6-150×150 D10-200×200	D13^*5	○	○	○
	0081^*7	連続^*1	3.20	7.59		軽量75		φ6-100×100 D10-200×200	不要	○^*8	×	×
	0081^*7	連続^*1	3.60	6.00				φ6-100×100 D10-200×200	不要
	0088	単純	3.60	6.00				φ6-150×150 D10-200×200	D13^*5
New	0173^*7	単純連続	3.60	12.2^*10				φ6-100×100 D10-200×200	D13^*5

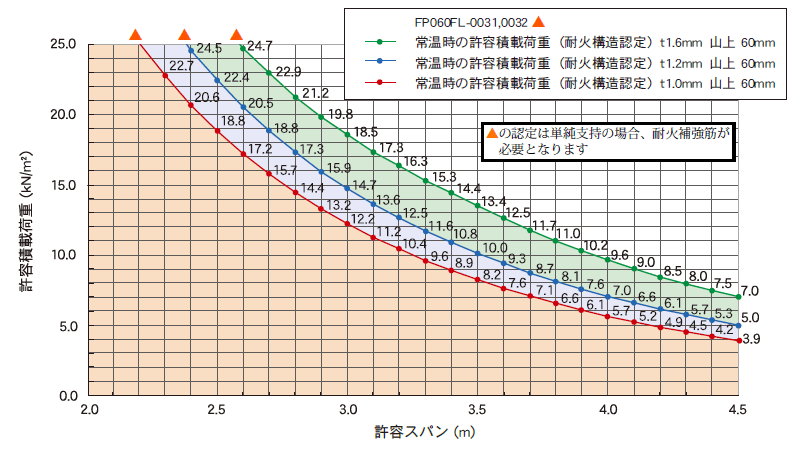

床1時間 FP060FL-	0031	連続^*1	常温時の^*9 設計に拠る			普通60		φ6-150×150 D10-200×200	不要	○	○	○
床1時間 FP060FL-	0032	単純	常温時の^*9 設計に拠る			普通60		φ6-150×150 D10-200×200	D13^*5	○	○	○

*1 連続支持でスパン比が3: 2 を超える場合は、耐火構造認定としては単純支持と考えます。
*2 許容スパンは鉄骨梁で支持する場合は、その芯間距離として下さい。
*3 許容積載荷重は全荷重（固定荷重+積載荷重）からスラブ自重を差し引いた数値です。
*4 鉄筋比はデッキプレート山上のコンクリート断面積に対して0.2% 以上として下さい。特に増打ちをする場合にはご注意下さい。
*5 耐火補強筋（D13）をデッキプレートの各溝中央にかぶり厚さ45mm、梁との定着長さ150mm で配して下さい。
*6 式３：　W＝141.0/L²-Wdl　　W：許容積載荷重(kN/ m² )、L：支持スパン(m)、Wdl：スラブ自重(kN/ m²) を表す。
ただし、W＋Wdl の最大は21.69kN/ m²とする。
*7 スラブ自重が2661N/ m² を超える場合は、超えた重量分を許容積載荷重から差引いて下さい。
*8 頭付きスタッドは径16mm 以上、ピッチ300mm 以下として下さい。
*9 デッキ板厚、山上コンクリート厚さにより、許容スパン、許容積載荷重は異なります。「日鉄デッキプレート総合カタログ」の許容積載荷重の項目をご参照下さい。
*10スパンと積載荷重が常温時の設計を超える場合は、常温時の設計を優先してください。
