鉄壁ウォール(狭所用土留擁壁)

 民家裏など資材や大型施工機器の搬入、使用が困難となる狭小な空間でも構築可能なもたれ式擁壁です。

主な特長

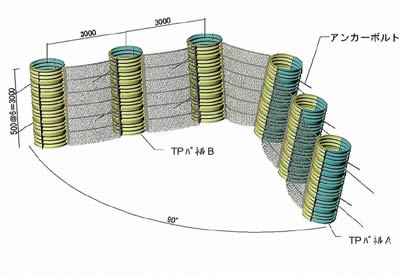

構造

形式・名称
標準タイプ設計数量
部材名 材質 寸法 (mm) 質量 (kg) 表面処理 備考
TP パネルA SS330 φ1200,t=2.0,h=500 14.5 HDZ45 -
TP パネルB SS330 φ1200,t=2.0,h=500 15.9 HDZ45 -
壁面パネル SPHC EXS63 22.9 HDZ55 標準部
*アンカー及び架台は別途ご用意ください。
*必要に応じ緑化マットや吸出し防止材等をご用意くだいさい。
参考組立歩掛
名称 単位 数量
土木一般世話役 0.14
普通作業員 0.42
