ブロックメッシュウォール

L型に加工した溶接金網パネル(前面枠および後面枠)をフックにて連結することにより箱型ユニットを形成し、各ユニットは梁材を用いて連結する石詰タイプの擁壁です。
施工は簡単で、組立てた箱内に石を詰め、決められた勾配に積み上げるだけで完成します。

主な特長

構造

組立図
形状寸法
型式 高さ(mm) 奥行(mm) 幅(mm)
BM08 500 800 2,000、1,000
BM10 500 1,000 2,000、1,000
BM12 500 1,200 2,000、1,000

部材仕様

部材名称 寸法 仕様 表面処理
前面枠 桁材 φ13 JIS G 3101 一般構造用圧延鋼材SS400
又は、JISG 3112 コンクリート用棒鋼SR235
HDZ55
金網 縦φ8,横φ6
(網目100×100)
亜鉛-10%アルミ合金めっき鉄線
後面枠 縦φ6,横φ6
(網目100×100)
亜鉛-10%アルミ合金めっき鉄線
端部枠 縦φ6,横φ8
(網目100×100)
上面枠 縦φ6,横φ6
(網目100×100)
梁材 φ13 JIS G 3101 一般構造用圧延鋼材SS400
又は、JISG 3112 コンクリート用棒鋼SR235
HDZ55
中央梁材 φ9 JIS G 3112 コンクリート用棒鋼SR235
又は、亜鉛-10%アルミ合金めっき鉄線
HDZ55*
結合コイル φ5 亜鉛-10%アルミ合金めっき鉄線

* 亜鉛-10%アルミ合金めっき鉄線を使用する場合は不要

ページトップへ

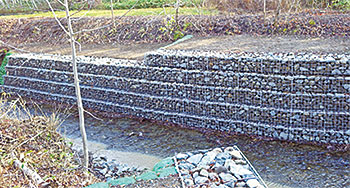

施工事例

施工手順
1. 位置出し
2. 1段目組立
3. 中詰石投入
4. 上段部組立
5. 中詰石投入

6. 完成
