カゴ枠

カゴ枠は、丸鋼を主材とした枠組みに、直角に折曲げた溶接金網を取付けた軽量シンプルな構造ながら、擁壁として充分に耐え得る強度(剛性)をそなえてぃます。

主な特長

改良のポイント

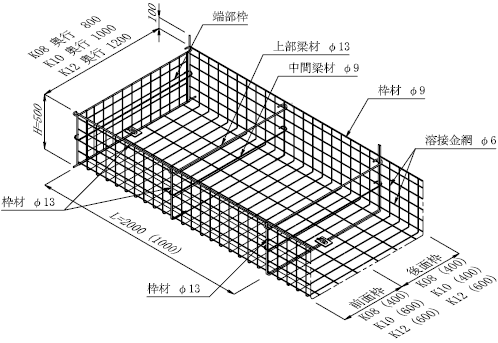

構造

組立図
形式 奥行(mm) 高さ(mm) 幅(mm)
K08型 800 500 2,000、1,000
K10型 1,000 500 2,000、1,000
K12型 1,200 500 2,000、1,000

ページトップへ

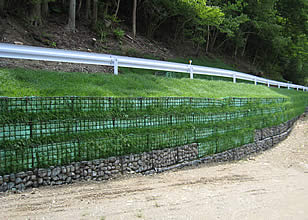

施工事例


大型送電鉄塔下部のり面保護擁壁

路側擁壁

側壁護岸工
施工フロー
1. 位置出し
(施工地盤整備)
2. カゴ枠配置
3. 土砂充填
4. 土砂充填状況
5. 転圧ランマー打ち
6. 上部カゴ枠組立
7. 最上段の処理
8. カゴ枠構築完了 完成
カゴ枠 植生の環境適応
1. カゴ枠の施工直後
2. 植生発芽(施工後2ヶ月)
3. 植生成育(施工後4ヶ月)
4. 植生繁茂状況(施工後6ヶ月)
