大型カゴ枠

 カゴ枠の構造・特長を活かし、さらに大型化・強靭化されています。

主な特長

構造

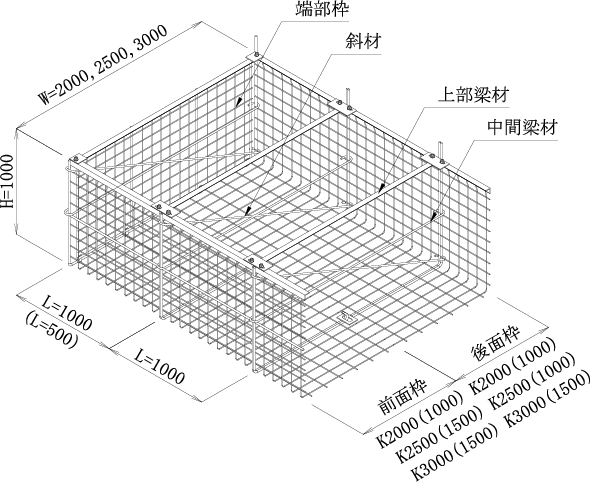

組立図
形式 奥行(mm) 高さ(mm) 幅(mm)
K-2000型 2,000 1,000 1,000、500
K-2500型 2,500 1,000 1,000、500
K-3000型 3,000 1,000 1,000、500

ページトップへ

施工事例

施工フロー
1. 前面枠を並べ後面枠を設置する
2. 梁材、斜材端部枠を取り付ける
3. 中詰石を投入
4. 反復して組み立てる
5. 最上段のアンカー鉄筋は
折り曲げるか切断する
6. 施工完了
完成
大型カゴ枠 植生の環境適応
1. 土留工
2. 法面擁壁施工直後
(前面植生土嚢袋)
3. 施工後4ヶ月
4. 施工後8ヶ月

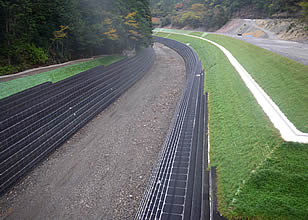

施工例

路側擁壁(曲線施工)

路側擁壁(曲線施工)

分流堤
