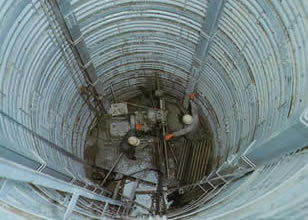

薄い鋼板に波付け加工し、４辺にフランジを取り付けたもので、トンネル覆工材として開発されました。その優れた特長は、横坑（トンネル）はもとより、立坑（深礎用、推進用）、集水井など幅広く使用されています。

主な特長

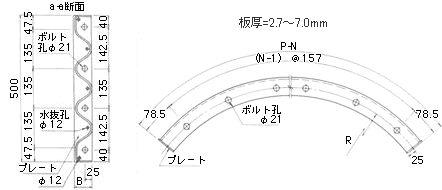

商品形状

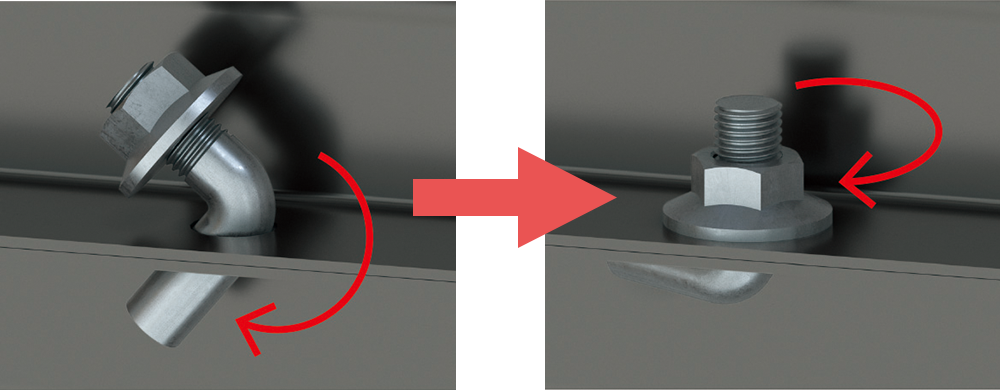

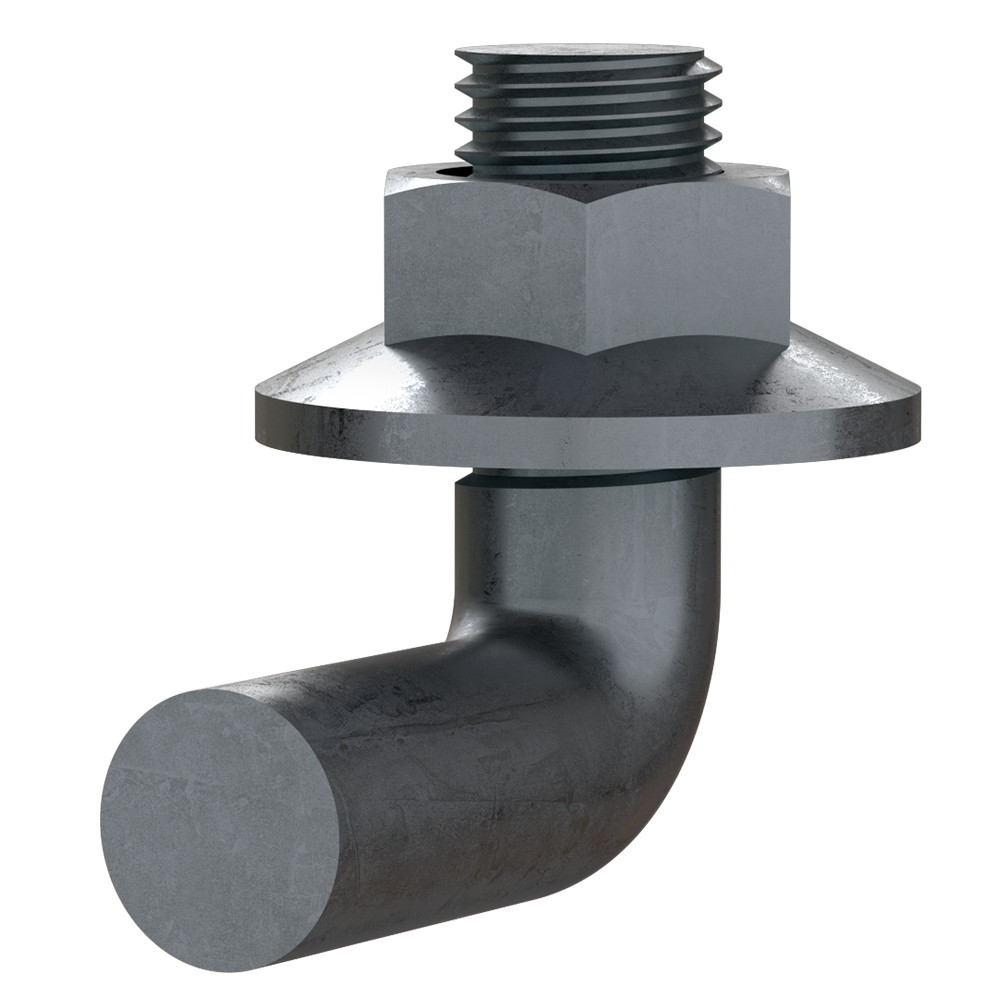

新商品「エルボルト」
主な用途

コルゲート商品｜U字フリューム｜ライナープレート｜軽量鋼矢板｜シートウォール｜鉄矢木｜CABA工法

土木商品TOP

軽量で取扱いが容易です。
鋼板の波付けで高い強度をもっています。
運搬保管が簡易です。

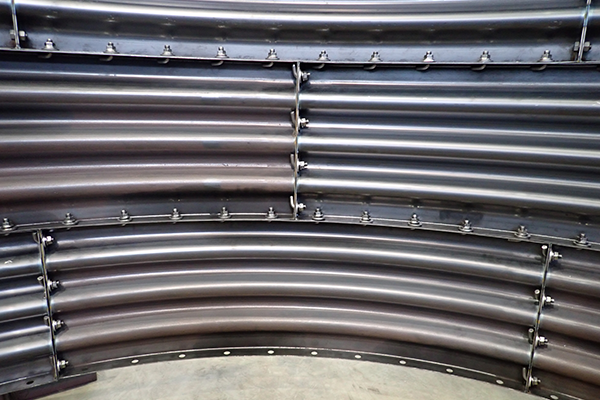

組立ては内側からボルト・ナット等を使って行います。
表面にめっき加工を施すことで長期間の耐久性を要する用途での採用も可能です。
強酸性の環境下では、高耐食性塗装（めっき＋飽和ポリエステル塗装等）にて長期間の耐用年数を確保します。

製品置場で出荷待ちのライナープレート

ライナープレートに使用される補強リングは、断面効率に優れた商品です。

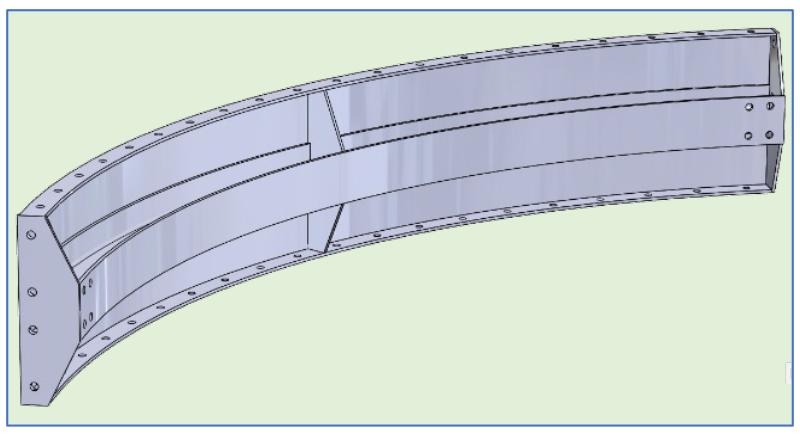

「セグメントビーム」は、その補強リングの性能をそのまま活かしながら、
施工性の課題を解決するために開発された新しいタイプの補強リングです。
軽量で施工性に優れたライナープレートと組み合わせて使用することが出来る
ため、安全性と施工性を兼ね備えた工事を実現します。

主な特徴

H形鋼をそのまま使用しているため曲げに強く、曲げ試験により確認された強固な継手構造を有するため、
通常の補強リングと同様にライナープレートと交互に使用することが可能。

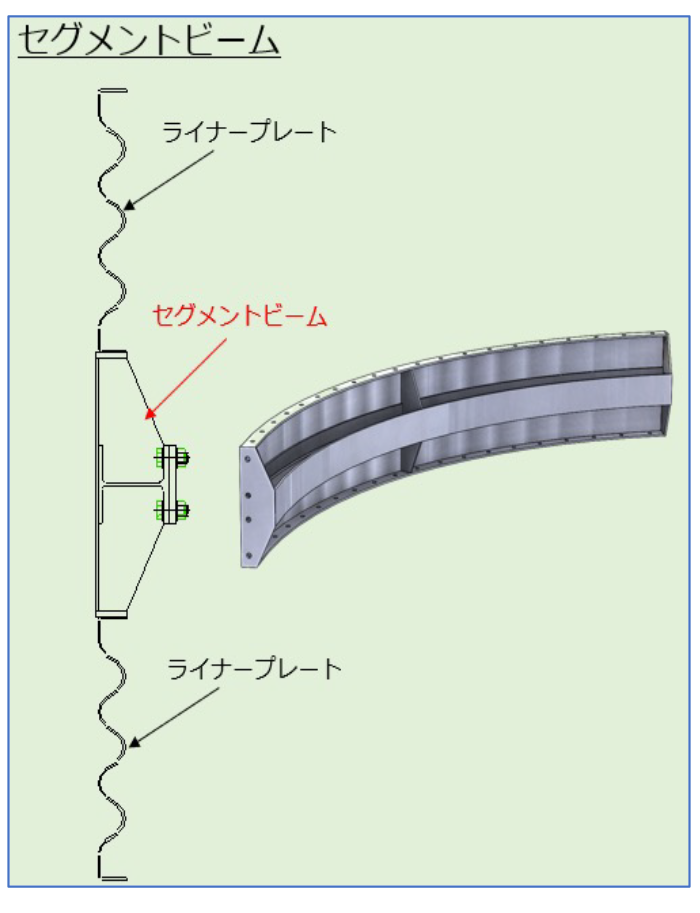

通常の補強リングの背面側の継手板に代わり、エンドプレートを採用したことで背面側の見えない作業が
無くなり、安全性・施工性が大幅に向上。
背面側の面位置がライナープレートと揃うため、余掘りが少なく、背面の充填材の施工および管理が容易。

動画

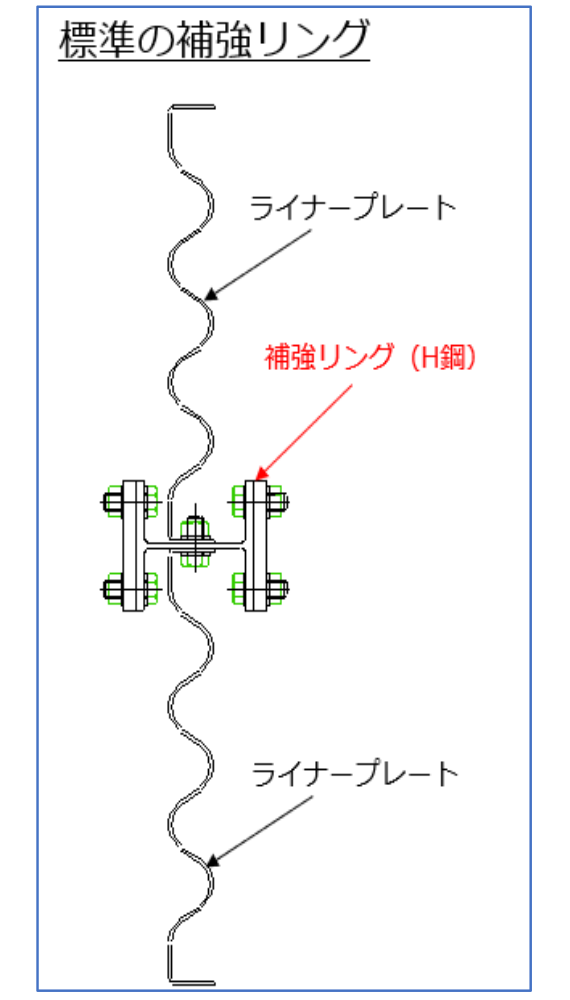

標準補強リング【動画：６０倍速再生／実作業時間：30分】	セグメントビーム【動画：３０倍速再生／実作業時間15分】
