- 鋼製セグメントは工場で製作されるため、現場施工量が大変少なく急速施工できます。
- 小型のクレーン車と少人数で組み上がるため、省人化に貢献できます。
- 中詰材に粒径の制約がなく河床材を利用できるため、材料調達が容易です。
- 中詰後に目開き・はらみ等がほとんどなく、堅牢な構造物です。
 |

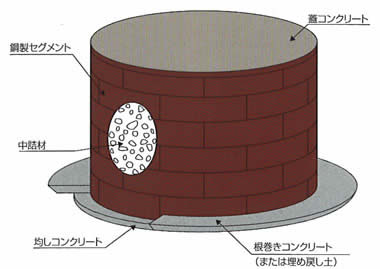

「鋼板セルえん堤」とは、鋼製のセグメントを組み上げた鋼殻と中詰土砂で円筒体のセルを構築する重力式の砂防えん堤です。 セルの配置は自在で、透過型にも不透過型にも対応可能です。 |
 |
１． 河床整地～均しコンクリート打設 |
 |
|---|---|---|
 |
２． セル殻の組立（１段目） 小型のクレーン車でセグメントを組み上げ、高力ボルトで接合します。 |
|
 |
３． 中詰材の投入～敷き均し～転圧 |
|
 |
４． セル殻の組立（２段目以降） 中詰の施工をしながら、順次２段目以降を組み立てていきます。 |
|
| 蓋コンクリートの施工をして完成 中詰材の流出防止の蓋コンクリートを打設します。 必要な場合塗装等の仕上げをします。 |
||

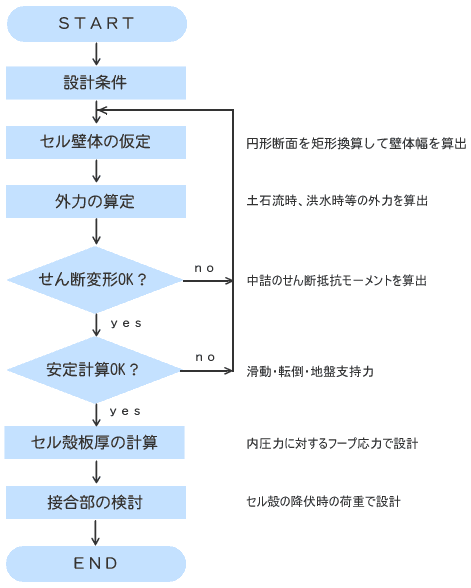

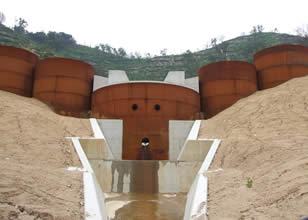

不透過型の鋼板セルえん堤は、セルを連続配置するえん堤です。透過型と同様、鋼板セグメントで構成された鋼製殻の中に現地発生土砂を中詰めした中詰材のせん断抵抗を評価しています。
鋼板セルえん堤は鋼板を曲げ加工したパネルを順次円形状にボルトで組み立てるもので、組立が簡単で短時間にセル構造が構築できる特徴をもっています。
 |
 |
