意匠鋼板

ホーム取扱商品意匠鋼板>ラミネート鋼板 ふっ素樹脂系

ロールボンド・フロールボンドⅡ ふっ素樹脂系

【当社商品名】
フロールボンド®
スーパーフロールボンド®

主な用途

分野 用途

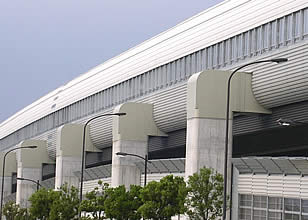

外装建材 屋根、壁
内装建材 内装建材
土木 防音壁、化粧版

仕様

品種 フロールボンド® スーパーフロールボンド®
フィルム   種類 ふっ素樹脂100%フィルム テドラー®PVF
厚さ(mm) 38μm
積層区分 片面または両面
高耐食
下地塗装
厚み(μm) 3μm
積層区分 片面または両面(オプション) 両面プライマー
被覆原板 種類 スーパーダイマ®
溶融亜鉛めっき鋼板、その他
スーパーダイマ®
(めっき表示記号:K18以上)
寸法      板厚 0.26~1.6mm ※ 0.27~1.6mm
板幅 610~1,320mm ※ 610~1,219mm
長さ(切板) 400~4,200mm
内径(コイル) 508mm
質量(切板) 2トン以下
質量(コイル) 5トン以下

※ 溶融亜鉛めっき鋼板をベースに記載しております。ステンレスやアルミにつきましては、別途お問い合わせください。
※ 高耐食下地塗装付き製品の板幅は 1,219mmが最大です。

・原板材質、板厚、幅、長さの関係には制約がありますのでご相談ください。
・表面の汚れ、傷を防止するための保護フィルムを貼ることも可能です。
・メンテナンスフリーの長期保障(20年、30年)も承っております。別途お問い合わせください。
・上記以外の仕様についてはお問い合わせください。



ページトップへ

構成

【片面積層】
  表: ふっ素樹脂フィルム
 裏: ポリエステル塗装
【片面積層】
  表: ふっ素樹脂フィルム、
  裏: 塩化ビニル樹脂フィルム
【 両面積層】
  表裏ともふっ素樹脂フィルム

ページトップへ

性能

ふっ素樹脂系ラミネート鋼板の性能試験結果
品質項目 試験条件 試験結果
密着性 エリクセン6mm押し出し 被覆層の剥離なし
曲げ性 被覆層を外側にし、180度及び 90度折り曲げ 表面のひび、割れまたは被覆層の剥離なし
低温加工性 0℃の状態で90度折り曲げ 表面のひび、割れまたは被覆層の剥離なし
耐沸騰水性 沸騰水の1時間浸漬 表面のひび、割れ、しわ、著しい変退色なし
また被覆面の縮み及び剥離なし
耐薬品性



10%(質量分率)塩酸 20±2℃
1,000時間浸漬
表面の錆、汚染または著しい変退色なし
飽和水酸化カルシウム溶液
10%(質量分率)硫酸
水酸化ナトリウム水溶液(100g/L)
灯油
エタノール
耐食性 90度折り曲げ部 塩水噴霧試験 3,000時間
(JIS Z 2371)
加工部表面の錆なし
耐湿性 平面部 耐湿試験 100%RH、38℃、3000時間
(ASTM D 2247)
表面のひび、割れ、しわ、著しい変退色なし
また被覆面の縮み及び剥離なし
耐候性 サンシャインウェザーメーター(JIS A 1415) 15,000時間 7,000時間
CC色 ⊿E 2.59 ⊿E 0.63
HB色 ⊿E 3.79 ⊿E 1.91
RB色 ⊿E 4.20 ⊿E 1.86

※ 防火認定につきましては、製品構成により不燃材料番号が変わります。別途、ご相談ください。
※ その他性能につきましては、別途お問い合わせください。
※ 上記数値は測定値であり、保証値ではありません。


加工性試験

加工性試験
曲げ加工にクラックが発生せず、 錆の原因を作りません。
<180°1T曲げ加工後、曲げ部分を45倍の倍率で顕微鏡写真撮影>
※180°1T曲げ加工とは、同一板厚のものを1枚 挿入して180°曲げたもの

ふっ素樹脂ラミネート鋼板

70%PVDF(ふっ素樹脂塗装鋼板)
加工部の耐食性にも優れています。
<エリクセン試験後、食塩水5%・1,000時間・塩水噴霧試験を実施>

ふっ素樹脂ラミネート鋼板

50%PVDF(ふっ素樹脂塗装鋼板)

耐食性試験

耐久性(塩水噴霧試験と実曝試験)
180度折り曲げ部の塩水噴霧試験においても錆び等の発生はなく、90度折り曲げ部の屋外暴露試験でも良好です。
  フロールボンド ふっ素樹脂塗装鋼板
塩水噴霧試験
試験時間:2,000時間
180度 1T曲げ
沖縄暴露10年
90度折り曲げ部

ページトップへ

認定

防火材料認定

商品名 認定番号
フロールボンド(ふっ素/塩ビ) NM-0715
フロールボンド(両面ふっ素)、スーパーフロールボンド(両面ふっ素) NM-2496
フロールボンド(ふっ素/塗装)、スーパーフロールボンド(ふっ素/塗装) NM-2497

防汚材料

土木用防汚材料Ⅰ種 防汚証06115号合格
