テーパーコア-BCHT385 日鉄建材株式会社

上下の柱外径が異なる場合、柱断面を変更するために使用するものです。建築構造用550Ｎ/mm2級冷間プレス成形角形鋼管「ＵコラムＷ−ＢＣＨＴ３８５Ｂ、ＢＣＨＴ３８５ＢＴ、ＢＣＨＴ３８５Ｃ、ＢＣＨＴ３８５ＣＴ｣と同じ規格で製造され、主に柱梁接合部のパネルゾーンに使用します。
柱に要求されている高い設計基準強度と、角部を含めて高い靭性を有しています。

製品規格
製造可能範囲

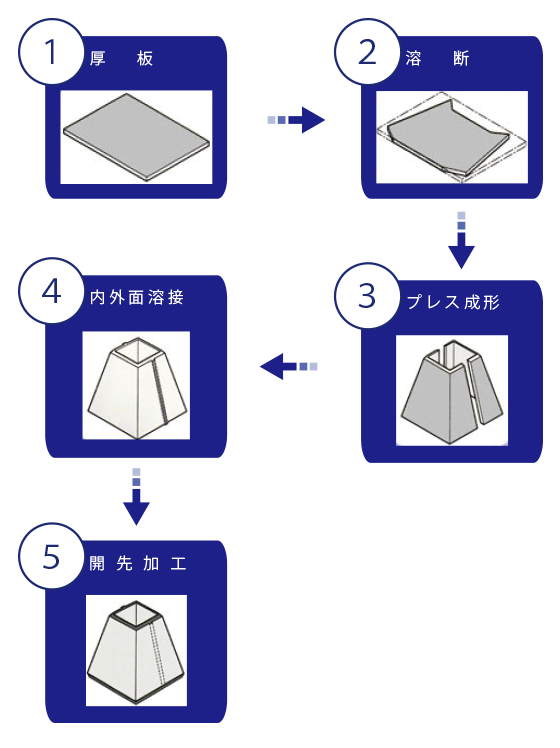

製造方法
大臣認定書

テーパーコア-BCP｜テーパーコア-BCP325T｜テーパーコア-BCHT385

建築建材TOP

特長

１．国土交通大臣の認定品です。（認定番号　ＭＳＴＬ−０３３９）

２．設計基準強度（F値）は従来鋼（ＢＣＰ３２５）より約18％高い385N/mm²になっています。

３．SA440鋼のような高強度材に比べて安価です。

４．引張り強度（ＴS）は550N/mm²であるため、従来鋼並みの溶接性と加工性を有しています。
　　本材料の溶接施工指針を別途作成していますのでご参照ください。

５．従来鋼に比べて優れた靭性（シャルピー吸収エネルギー）が確保されています。
　　ＢＣＨＴ３８５BT、ＢＣＨＴ３８５CTは平坦部に加え角部の靭性（70J　0℃）を保証した規格です。
　　また、｢マグ溶接熱影響部靭性指標(ｆHAZ)｣を規定することで、溶接熱影響部の靭性の確保を図っています。

６．外径寸法　200～1400mm、板厚　19～50mm　が製造可能で、大径、厚肉、多様な絞り形状に対応しています。
　　４面ボックスから角形鋼管への接合も可能です。

設計法

テーパーコアを使用したパネルの設計については、（社）日本建築学会「鋼構造接合部設計指針」が参考になります。

設計基準強度

許容応力度の基準強度	385N/mm²
材料強度の基準強度	385N/mm² 上記数値の1.1倍以下
溶接部の許容応力度の基準強度	385N/mm²
溶接部の材料強度の基準強度	385N/mm² 上記数値の1.1倍以下

製品形状

１面絞り	２面絞り	３面絞り	４面絞り

化学成分

種類の記号	C (%)	Si (%)	Mn (%)	P (%)	S (%)	トータルN (%)
ＢＣＨＴ３８５B，ＢＣＨＴ３８５BT	0.20 以下	0.55 以下	2.00 以下	0.030 以下	0.015 以下	0.006 以下
ＢＣＨＴ３８５C，ＢＣＨＴ３８５CT	0.20 以下	0.55 以下	2.00 以下	0.020 以下	0.008 以下	0.006 以下

備考
　１．必要に応じて、上記以外の合金元素を添加することができる。
　２．トータルＮとは、フリーＮと窒化物型Ｎの和をいう。

種類の記号	炭素当量 (Ceq)	溶接割れ感受性組成 (P_CM)	マグ溶接熱影響部靱性指標(f_HAZ)
ＢＣＨＴ３８５B，ＢＣＨＴ３８５BT ＢＣＨＴ３８５C，ＢＣＨＴ３８５CT	0.40以下	0.26以下	0.58以下

Ceq (%)=C+Mn/6+Si/24+Ni/40+Cr/5+Mo/4+V/14
P_CM (%)=C+Mn/20+Si/30+Cu/20+Ni/60+Cr/20+Mo/15+V/10+5B
f_HAZ (%)=C+Mn/8+6(P+S)+12N-4Ti

　1) 上式にて、Ti量が0.005質量％以下の場合にはTi量を0として計算する。
　2) 上式に含まれる成分については、分析試験を行う。なお、計算式に規定された元素は添加の有無に関わらず計算に用いる。
　※炭素当量(Ceq)あるいは溶接割れ感受性組成(P_CM)のいずれかの品質基準を満足すること。

機械的性質

種類の記号	降伏点または 0.2%耐力¹⁾ (N/mm²)	引張強さ¹⁾ (N/mm²)	降伏比^1),2) (%)	伸び^1),3)
種類の記号	降伏点または 0.2%耐力¹⁾ (N/mm²)	引張強さ¹⁾ (N/mm²)	降伏比^1),2) (%)	板厚 t(mm)	試験片 JIS Z 2201 -1998	(%)
ＢＣＨＴ３８５B, ＢＣＨＴ３８５BT ＢＣＨＴ３８５C, ＢＣＨＴ３８５CT	385 以上 505 以下	550 以上 670 以下	80 以下	19≦t≦32	1A号	15以上
ＢＣＨＴ３８５B, ＢＣＨＴ３８５BT ＢＣＨＴ３８５C, ＢＣＨＴ３８５CT	385 以上 505 以下	550 以上 670 以下	80 以下	32＜t≦50	4号	20以上

備考

1）機械的性質は、平坦部の規定値とし、試験片は、圧延方向に対して直交方向から採取する。

2）降伏比＝〔（降伏点または0.2%耐力）／引張強さ〕×100

3）４号試験片を用いる場合は、厚さの1/4の位置で採取する。ただし、厚さの1/4の位置で採れない場合には、
　なるべくこれに近い位置で採取する。

シャルピー吸収エネルギー

種類の記号	部位	試験温度（℃）	シャルピー吸収エネルギー(J)	試験片 JIS Z 2242 -2005
ＢＣＨＴ３８５B,ＢＣＨＴ３８５C	平坦部	0	70以上	Ｖノッチ圧延方向
ＢＣＨＴ３８５BT,ＢＣＨＴ３８５CT	平坦部及び角部	0	70以上	Ｖノッチ圧延方向

厚さ方向の絞り値

単位％

種類の記号	３個の試験の平均値	個々の試験値
ＢＣＨＴ３８５C,ＢＣＨＴ３８５CT	25以上	15以上

（備考）絞り値は、ＪＩＳ　Ｇ　３１９９−２００９の試験によって測定された値とする。

寸法許容差

項目及び区分		寸法許容差
辺の長さ		±1.0%以下かつ ±3.0mm以下
各辺の平板部分の凹凸		辺の長さの0.5%以下かつ3.0mm以下
隣り合った平板部分のなす角度		±1.0度以下
高さ		±2.0mm以下
厚さ(mm)	19mm以上25mm未満	-0.3mm　　　+1.2mm
	25mm以上40mm以下	-0.3mm　　　+1.3mm
	40㎜超　50㎜以下	-0.3mm　　　+1.6mm
上下外径差異	高さ　1000mm以下	±4.0mm以下
上下外径差異	高さ　1000mm超	±5.0mm以下

備考
1）平板部分とは角部の曲率部分を除く平坦な板部分をいう。
2）各辺の平板部分の凹凸及び隣り合った平板部分のなす角度は、平板部分の溶接の余盛り部分を除いた位置で測定する。
3）板厚の許容差は、平板部分の溶接余盛り部分を除いた部分に適用する。
4）テーパー角度寸法許容差の代替として、上下外径差異の許容差を規定。

角部外側の曲率半径及び寸法許容差（t：板厚）

項目及び板厚区分		角部外側の曲率半径標準値	寸法許容差
プレス成形	19mm	3.5t mm	±0.5t mm
プレス成形	19mmを超え50mm以下	3.5t mm	±0.4t mm

備考

1）角部外側の曲率半径とは、角部外側中心における曲率半径をいう（下図参照）。

2）角部外側の曲率半径の測定は、角部外側中心から両側６５度の範囲で測定する（下図参照）。

3）受渡当事者間の協定によって、角部外側の曲率半径標準値より大きな曲率半径とすることができる。
　但し、この場合の寸法許容差は上記表による。

外径寸法・厚さ

外径　D₁,d₁,D₂,d₂(mm)	板厚　t(mm)
200≦D₁,D₂≦1400	19≦t≦50
200≦d₁,d₂≦1400
D₂≦D₁≦D₂
d₂≦d₁≦d₂

		板厚　ｔ(mm)
サイズ(mm)		19	19 ＜t≦ 22	22 ＜t≦ 25	25 ＜t≦ 28	28 ＜t≦ 32	32 ＜t≦ 36	36 ＜t≦ 40	40 ＜t≦ 45	45 ＜t≦ 50	D₁とd₁の最大差異及び D₂とd₂の最大差異
D₂	d₂	19	19 ＜t≦ 22	22 ＜t≦ 25	25 ＜t≦ 28	28 ＜t≦ 32	32 ＜t≦ 36	36 ＜t≦ 40	40 ＜t≦ 45	45 ＜t≦ 50	D₁とd₁の最大差異及び D₂とd₂の最大差異
200 ≦D₂＜ 250	200 ≦d₂≦ 400	○	○	○							200
250 ≦D₂＜ 300	250 ≦d₂≦ 500	○	○	○	○	○					250
300 ≦D₂＜ 350	300 ≦d₂≦ 600	○	○	○	○	○	○	○			300
350 ≦D₂＜ 400	350 ≦d₂≦ 700	○	○	○	○	○	○	○	○		350
400 ≦D₂＜ 450	400 ≦d₂≦ 800	○	○	○	○	○	○	○	○	○	400
450 ≦D₂＜ 500	450 ≦d₂≦ 850	○	○	○	○	○	○	○	○	○
500 ≦D₂＜ 550	500 ≦d₂≦ 900	○	○	○	○	○	○	○	○	○
550 ≦D₂＜ 600	550 ≦d₂≦ 950	○	○	○	○	○	○	○	○	○
600 ≦D₂＜ 650	600 ≦d₂≦ 1000	○	○	○	○	○	○	○	○	○
650 ≦D₂＜ 700	650 ≦d₂≦ 1050	○	○	○	○	○	○	○	○	○
700 ≦D₂＜ 750	700 ≦d₂≦ 1100	○	○	○	○	○	○	○	○	○
750 ≦D₂＜ 800	750 ≦d₂≦ 1150	○	○	○	○	○	○	○	○	○
800 ≦D₂＜ 850	800 ≦d₂≦ 1200	○	○	○	○	○	○	○	○	○
850 ≦D₂＜ 900	850 ≦d₂≦ 1250	○	○	○	○	○	○	○	○	○
900 ≦D₂＜ 950	900 ≦d₂≦ 1300	○	○	○	○	○	○	○	○	○
950 ≦D₂＜ 1000	950 ≦d₂≦ 1350	○	○	○	○	○	○	○	○	○
1000 ≦D₂＜ 1050	1000 ≦d₂≦ 1400	○	○	○	○	○	○	○	○	○
1050 ≦D₂＜ 1100	1050 ≦d₂≦ 1400	○	○	○	○	○	○	○	○	○	350
1100 ≦D₂＜ 1150	1100 ≦d₂≦ 1400	○	○	○	○	○	○	○	○	○	300
1150 ≦D₂＜ 1200	1150 ≦d₂≦ 1400	○	○	○	○	○	○	○	○	○	250
1200 ≦D₂＜ 1250	1200 ≦d₂≦ 1400	○	○	○	○	○	○	○	○	○	200
1250 ≦D₂＜ 1300	1250 ≦d₂≦ 1400	○	○	○	○	○	○	○	○	○	150
1300 ≦D₂＜ 1350	1300 ≦d₂≦ 1400	○	○	○	○	○	○	○	○	○	100
1350 ≦D₂＜ 1400	1350 ≦d₂≦ 1400	○	○	○	○	○	○	○	○	○	50

備考
１） ○は適用範囲を示す。
２）高さ(Ｌ)は、85mm以上2000mm以下かつテーパー角度θが57度
