施工機械
施工機械の比較例
狭小地や上空制限など、さまざまな悪条件に応えるユーティリティの高い施工機械
| メーカー | 日本車両 | ||||||
|---|---|---|---|---|---|---|---|
| 型式 | DHJ-06 | DHJ-08(特) | DHJ-12(特) | DHJ-15 | DHJ-25(特) | DHJ-45 | |
| 寸法 | リーダー最低高 (Hmin) |
1.98(m) | 5.91(m) | 5.06(m) <特別仕様:3.0(m)> |
5.26(m) <特別仕様:3.0(m)> |
5.26(m) <特別仕様:3.5(m)> |
3.9(m) |
| 近接施工距離 （e） |
0.5(m) | 0.5(m) | 0.5(m) | 0.5(m) | 0.7(m) | 0.8(m) | |
| 搬入路幅 （RW1） |
3.0(m) | 3.0(m) | 3.5(m) | 3.5(m) | 4.0(m) | 4.6(m) | |
| 搬入路幅 （RW2） |
3.0(m) | 3.0(m) | 3.5(m) | 3.5(m) | 4.0(m) | 4.6(m) | |
| 全備重量 | 7.2(t) | 9.4(t) | 13.8(t) | 16.6(t) | 29.5(t) | 54.8(t) | |
施工機械の仕様例
短尺施工

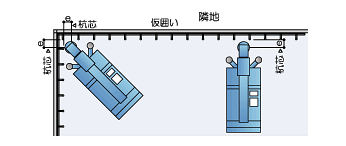

近接施工

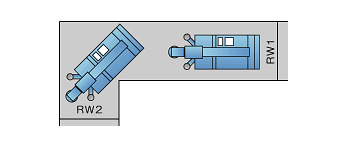

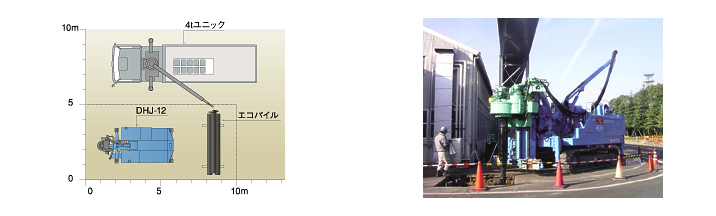

重機搬入
小型鋼管杭回転圧入の仕様
代表的な施工機械の能力を以下に示します。
| メーカー | 日本車両 | ||||||
|---|---|---|---|---|---|---|---|
| 型式 | DHJ-06 | DHJ-08(特) | DHJ-12(特) | DHJ-15 | DHJ-25(特) | DHJ-45 | |
| 定格トルク 高速/低速 | 5/40(kN･m) | 14/42 (kN･m) | 16/98 (kN･m) | 16/139 (kN･m) | 31/250(kN･m) | 41/548(kN･m) | |

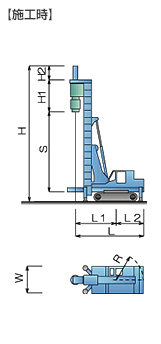

| 寸法 | 全長 （L） |
4.26(m) | 3.95(m) | 5.04(m) | 5.24(m) | 5.72(m) | 6.78(m) |
| 前部 （L1） |
2.54(m) | 2.19(m) | 2.80(m) | 2.88(m) | 3.23(m) | 2.80(m) | |
| 後部 （L2） |
1.72(m) | 1.75(m) | 1.95(m) | 2.36(m) | 2.49(m) | 2.80(m) | |
| 全高 （H） |
4.63(m) | 9.71(m) | 8.71(m) | 10.60(m) | 12.60(m) | 16.517(m) | |
| オーガー高 （H1） |
0.64(m) | 1.24(m) | 1.55(m) | 1.95(m) | 1.95(m) | 2.96(m) | |
| オーガーストローク （S） |
2.0(m) | 6.30(m) | 6.60(m) | 7.09(m) | 8.70(m) | 10.9(m) | |
| ヤットコロッド （H2） |
1.32(m) | 1.16(m) | 無し | 1.37(m) | 1.74(m) | 1.9(m) | |
| 全幅 （W） |
1.78(m) | 1.95(m) | 2.42(m) | 2.50(m) | 2.53(m) | 3.1(m) | |
| 旋回半径 （R） |
1.83(m) | 1.92(m) | 2.24(m) | 2.36(m) | 2.53(m) | 4.6(m) | |
| 輸送時全長 （Lt） |
4.56(m) | 8.02(m) | 8.39(m) | 8.90(m) | 11.37(m) | 14.0(m) | |
| 輸送時全高 （Ht） |
2.66(m) | 2.71(m) | 2.75(m) | 2.79(m) | 2.85(m) | 3.4(m) | |
| リーダー最低高 (Hmin) |
1.98(m) | 5.91(m) | 5.06(m) <特別仕様:3.0(m)> |
5.26(m) <特別仕様:3.0(m)> |
5.26(m) <特別仕様:3.5(m)> |
3.91(m) | |
| 近接施工距離 （e） |
0.5(m) | 0.5(m) | 0.5(m) | 0.5(m) | 0.7(m) | 0.8(m) | |
| 搬入路幅 （RW1） |
3.0(m) | 3.0(m) | 3.5(m) | 3.5(m) | 4.0(m) | 4.6(m) | |
| 搬入路幅 （RW2） |
3.0(m) | 3.0(m) | 3.5(m) | 3.5(m) | 4.0(m) | 4.6(m) | |
| 全備重量 | 7.2(t) | 9.4(t) | 13.8(t) | 16.6(m) | 29.5(m) | 54.8(t) | |
| 適用杭径（mm） | ～φ165.2 | ～φ165.2 | ～φ267.4 | ～φ318.5 | ～φ400 | ～φ600 | |
