●杭径(Dp):φ101.6～φ355.6

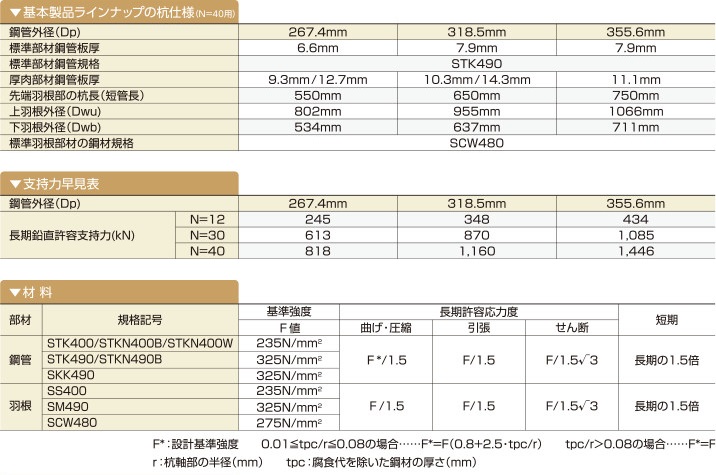

※基本製品ラインナップは下表の3種類

●羽根径(Dw):杭径に対し上羽根径は3.0倍、下羽根径は2.0倍

●先端N値:12≦N≦50
※基本製品ラインナップはN=40用の羽根部材となります。

●杭先端地盤の種類:砂質地盤

●杭の最大施工深さ:26.3mかつ杭径の130倍以下

●支持層の根入れ長さ:原則として杭径の2.25倍以上

●杭の中心間隔:原則として杭径(Dp)+上羽根径(Dwu)以上
