土留植生パネル(みどりさん)

メッシュパネルに植生マットを取り付けた構造で、土留と同時に
緑化ができる環境配慮型パネルです。
斜面保護や土砂流出防止に役立ち、自然景観に調和した美しい
仕上がりを実現します。

主な特長

  • 植生マットを裏面に取り付けることで、土留と同時に緑化が行え、さまざまな工事で活用できます。
  • 本体（メッシュパネル）と支柱だけのシンプルな構成で、支柱先端には打ち込みやすい加工を施しているためハンマー等で簡単に組み立てられます。
  • パネルと支柱は焼付塗装で耐候性・耐食性にも優れています。
  • 自然景観に配慮した「ダークブラウン」カラーをご用意しています。

仕様

区分 記号 寸法（mm） 重量（kg/枚、本、個）
メッシュパネル（本体） PSM1645 φ4.0×435×1,650 2.65
支柱 PSP4810 φ48.6×1,000 2.73
鋼製キャップ PSM CAP - 0.06
植生マット PSM-MT 3.0t×500×1,700 0.21

カラー

<p>ダークブラウン （K15-20B 近似色）</p>

ダークブラウン （K15-20B 近似色）

製品図・寸法表

土留植生パネル製品図

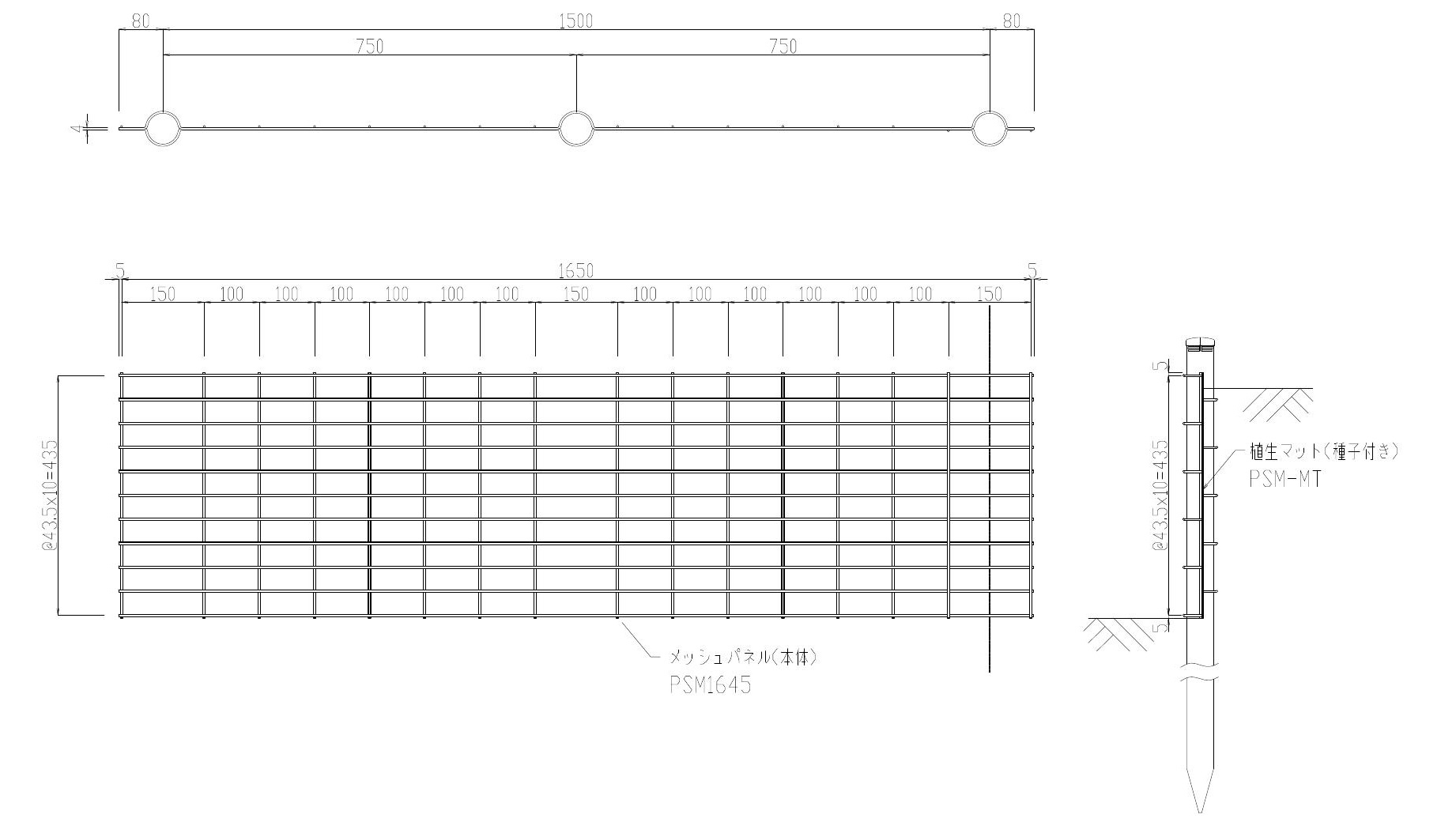

製品図

土留植生パネル_製品図

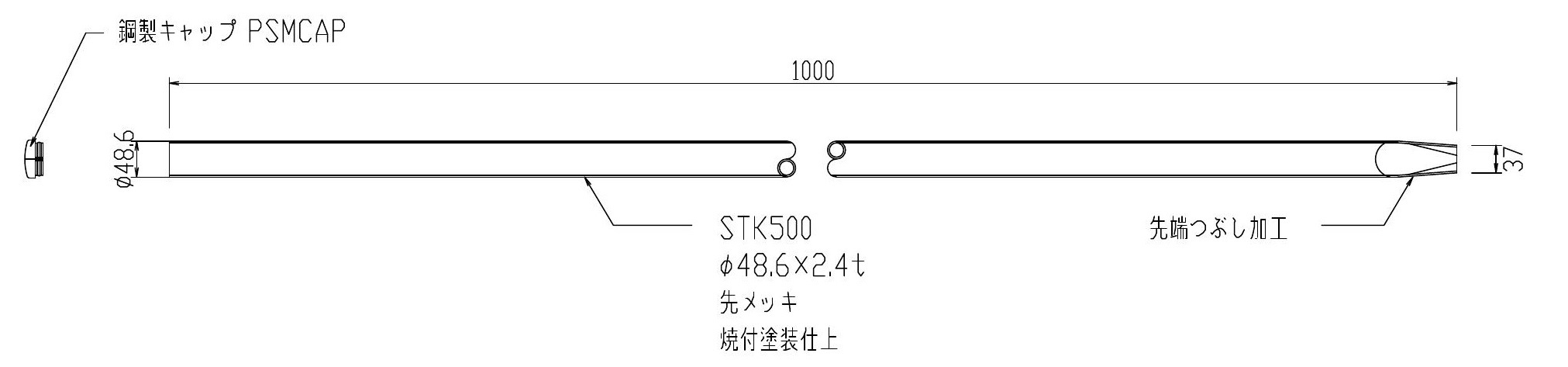

支柱・キャップ

土留植生パネル_支柱・キャップ

施工手順・施工例

施工手順

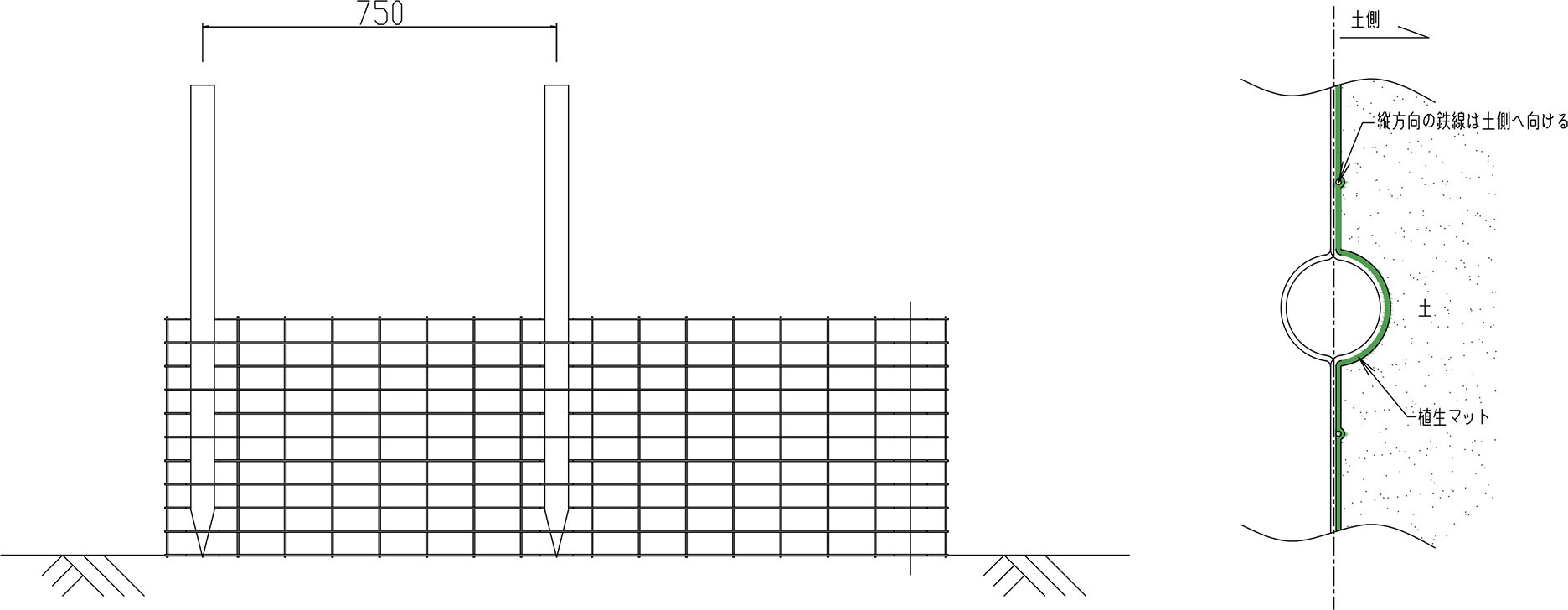

１．パネルの建込み（1枚目）

287

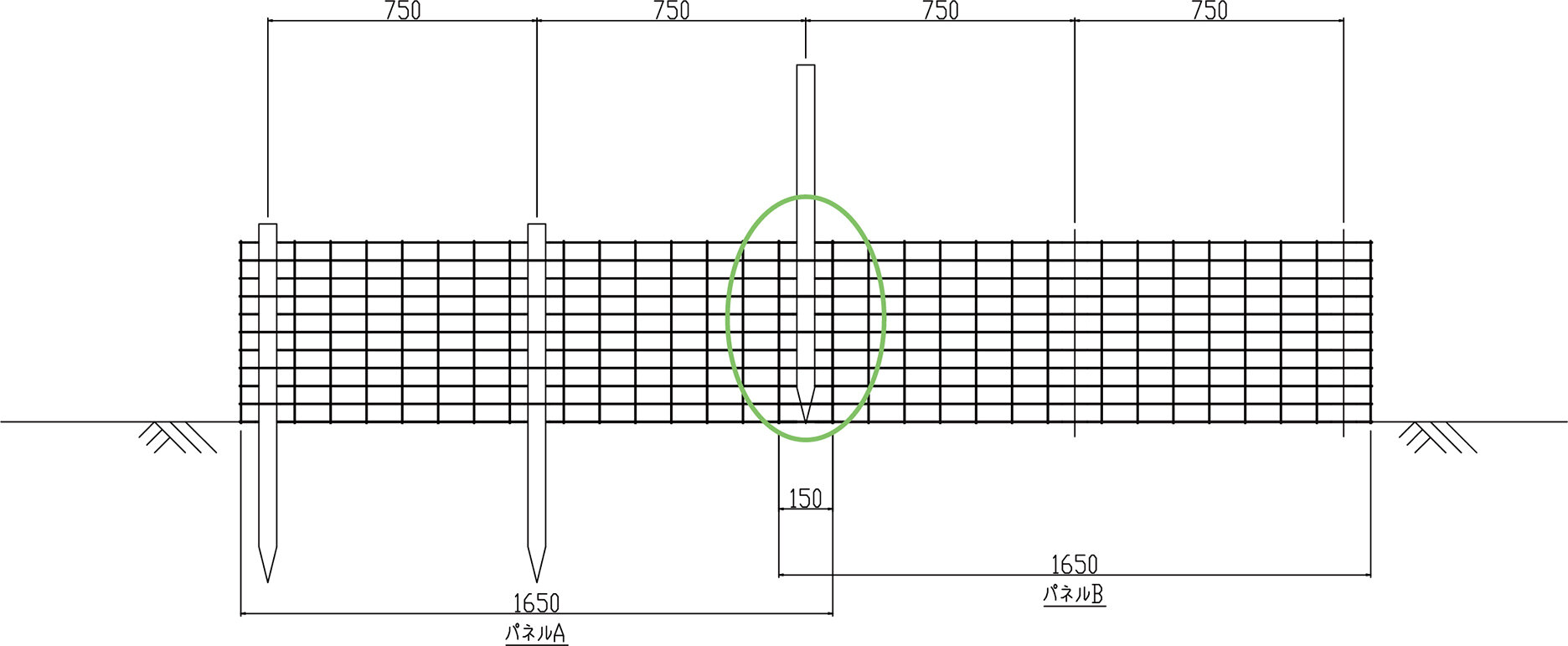

２．2枚目以降の建込み

401

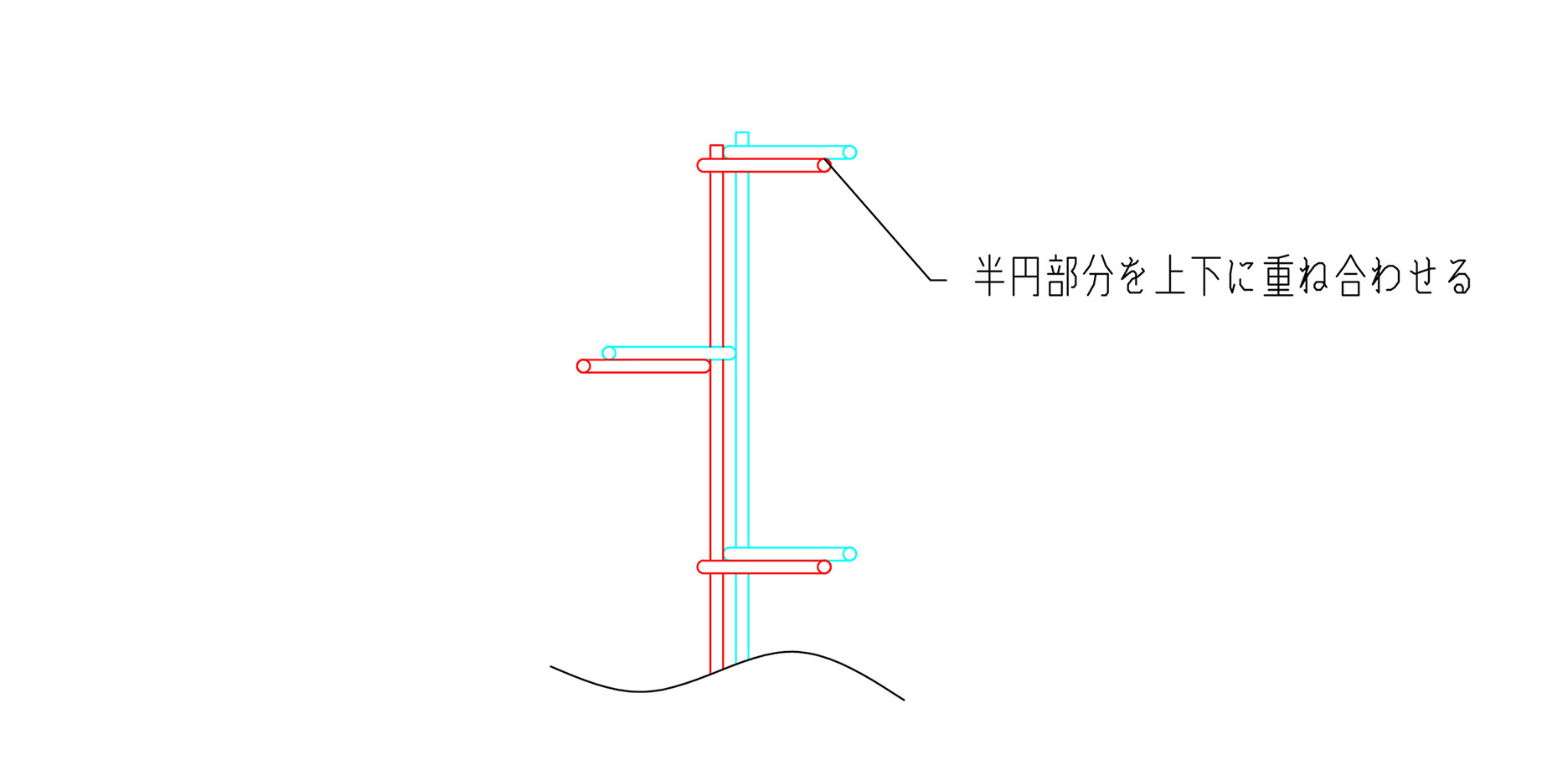

※繋ぎ部断面図

289

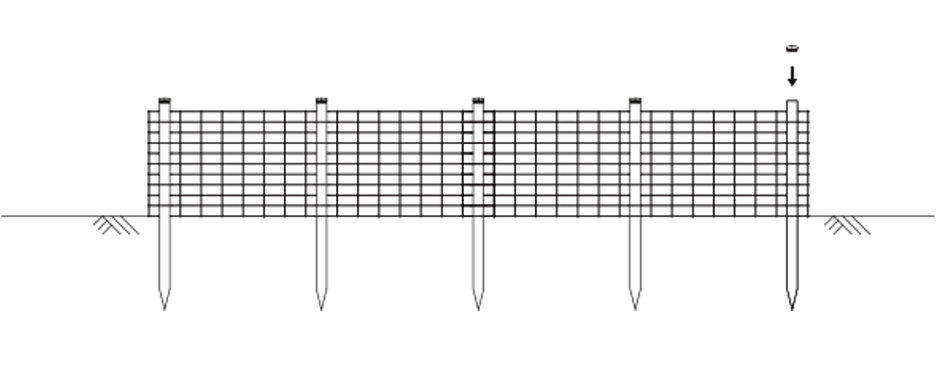

３．打ち込み終えた支柱に鋼製キャップをはめ込む

290

４．パネル本体（土側）に養生マットを結束線等でしっかり止める

291

施工例

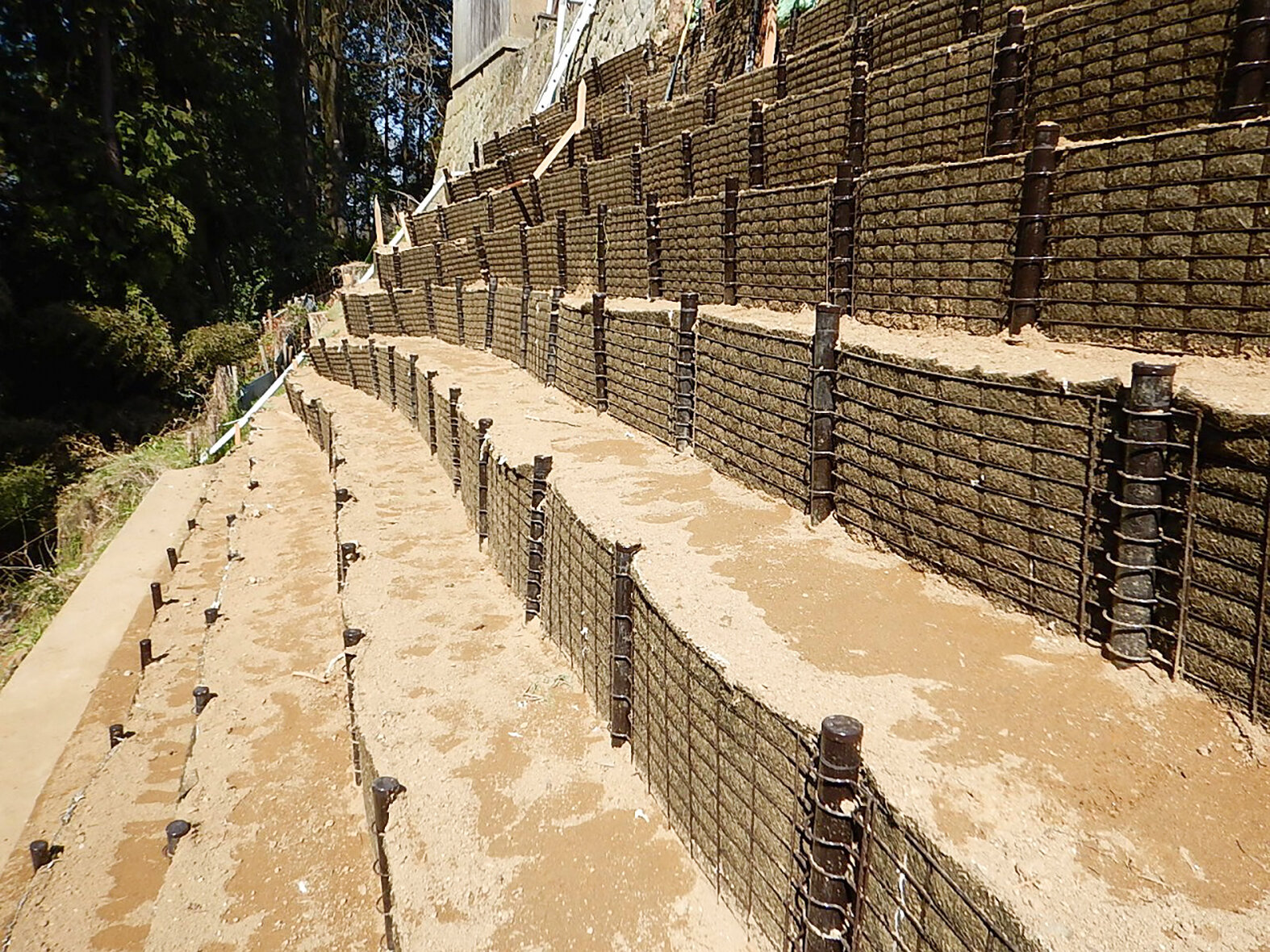

簡易土留

簡易土留

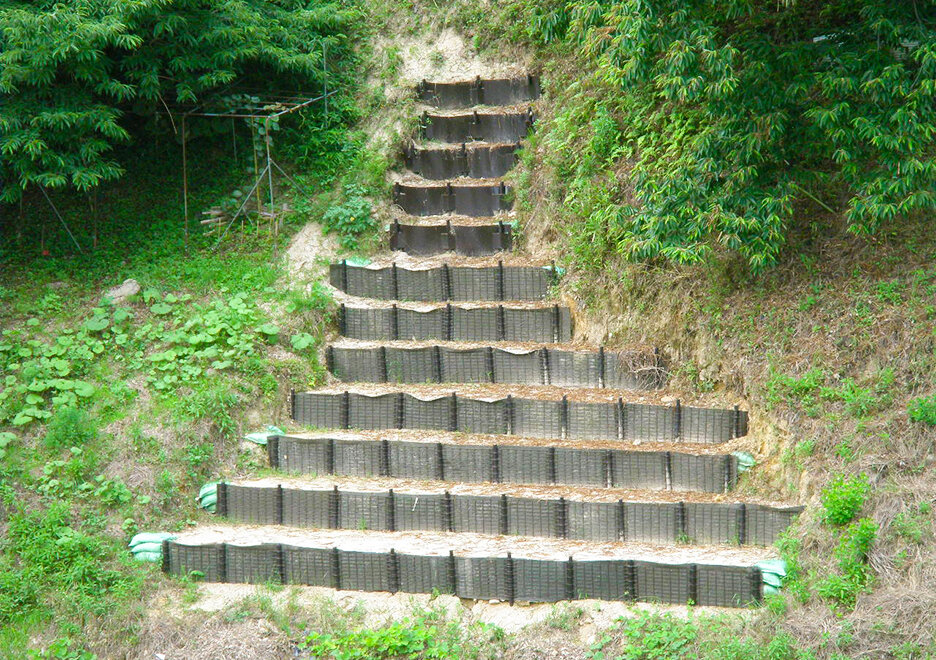

しがら工

しがら工

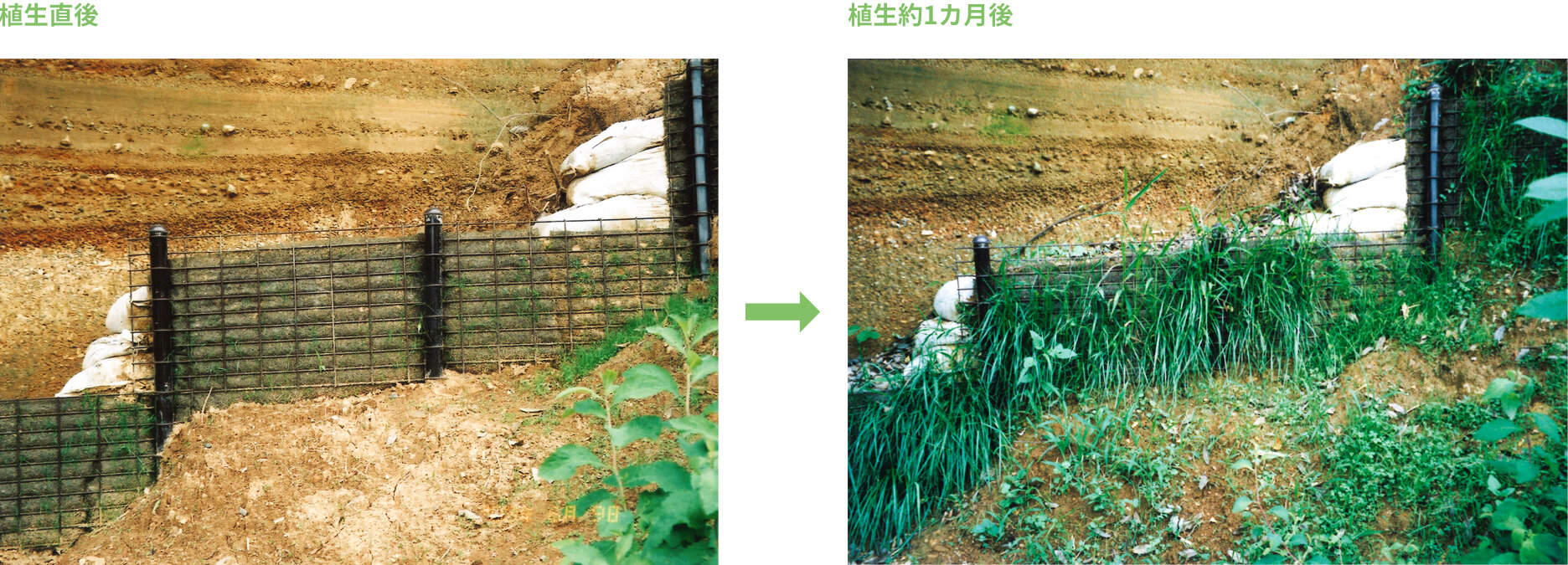

施工後〜緑化

298
