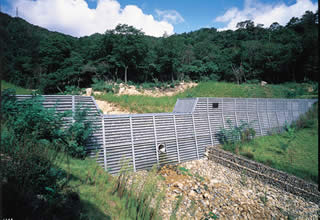

鋼製自在枠

 渓間工事や山腹工事、また一般の土木工事の際に、鋼製の枠組の中に石礫や土砂を詰め、外力に抵抗させようとする枠工で、自在性のあるのが特色です。
 下流側に2分の勾配をつけ、主として治山ダム用を対象とした「片ノリタイプ」、砂防えん堤を対象とした「砂防ダムタイプ」、下流側に3分勾配をつけ土留めを対象とした「片ノリ土留めタイプ」の3タイプが代表的なものです。

主な特長

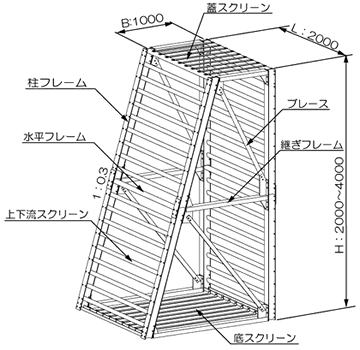

構造

部材仕様
片ノリタイプ 片ノリ土留タイプ
下流側法勾配は2分勾配を標準とします。また、控壁幅は、現地の外力条件によって1.0m~1.5m の範囲で10cm刻みに変更することができ、経済的な断面を追求することができます。
仕様

柱・水平・継ぎフレーム
上下流スクリーン
ブレース
底スクリーン
蓋スクリーン
ジョイントプレート
SS400
●塗装
 JISK5664もしくは性能が同等品の塗料を1回塗り
 または
●溶融亜鉛めっき
 (JIS H 8641)HDZ55
テーパーワッシャー
FCD450-10
●溶融亜鉛めっき
 (JIS H 8641)HDZ35
ボルト・ナット
F8T
●溶融亜鉛めっき
(JIS H 8641)HDZ55
4.6
●溶融亜鉛めっき
(JIS H 8641)HDZ35
