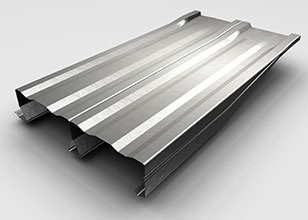

アクロスデッキは、高荷重・ロングスパン対応のフラットデッキプレートです。

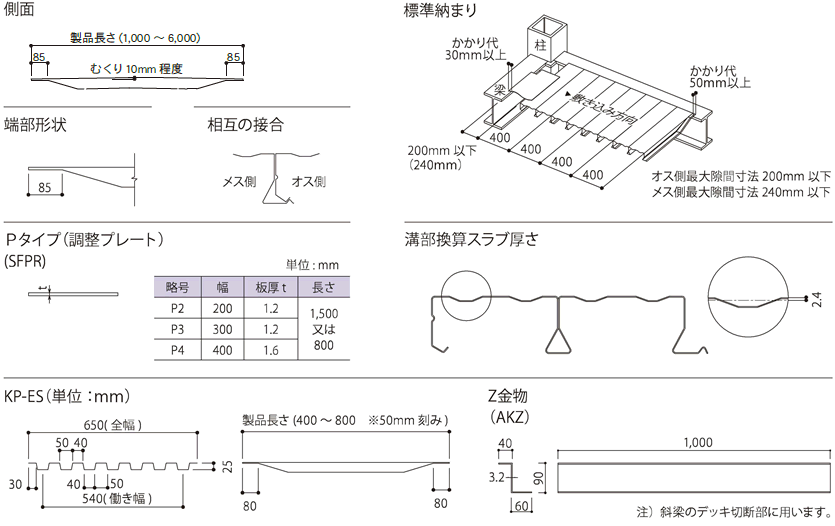

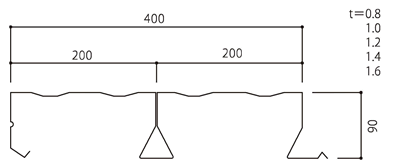

| 形状・寸法(mm) |
|---|
 |
 |
| 品名 | 板厚 (mm) |
製品質量 | 機械的性質 | |||||
|---|---|---|---|---|---|---|---|---|
| 長さ当り(kg/m) | 面積当り(kg/m2) | 製品規格 JIS G 3352 |
降伏点 又は耐力 |
引張強さ | ||||
| Z12 | Z27 | Z12 | Z27 | |||||
| アクロスデッキ | 0.8 | 5.75 | 5.92 | 14.4 | 14.8 | SDP2G | 235N/mm2 以上 | 400N/mm2 以上 |
| 1.0 | 7.13 | 7.31 | 17.8 | 18.3 | ||||
| 1.2 | 8.52 | 8.69 | 21.3 | 21.7 | ||||
| 1.4 | 9.89 | 10.1 | 24.7 | 25.2 | ||||
| 1.6 | 11.3 | 11.4 | 28.2 | 28.5 | ||||
| KP-ES | 0.8 | 5.89 | - | 10.1 | - | SGCC | 205N/mm2 以上 | 295N/mm2 以上 |
| AKZ | 3.2 | 4.57 | - | - | - | - | - | - |
| 品名 | 板厚 (mm) |
短期許容 応力度 (N/mm2) |
断面二次 モーメント (X104mm4/m) |
断面係数 Zt (X103mm3/m) |
たわみ算定用 係数C |
許容支圧荷重Pa (N/m) |
|---|---|---|---|---|---|---|
| アクロスデッキ | 0.8 | 235 | 203 | 35.1 | 1.1 | 11,200 |
| 1.0 | 253 | 43.7 | 1.0 | 16,800 | ||
| 1.2 | 304 | 52.2 | 22,400 | |||
| 1.4 | 353 | 60.6 | 28,000 | |||
| 1.6 | 403 | 69.1 | 33,700 | |||
| KP-ES | 0.8 | 205 | 12.2 | 9.80 | - | - |
| 種類 | 表示記号 | 付着量(g/m2)*1 | 標準生産 |
|---|---|---|---|
| 溶融亜鉛めっき | Z12 | 120 | 〇 |
| Z27 | 275 | *2 | |
| スーパーダイマ® | K12 | 120 | |
| K18 | 180 | ||
| K27 | 275 |
- 注）
- ・ 「スーパーダイマ」は日本製鉄株式会社の高耐食性めっき鋼板の商品名です。
- *1 両面3点平均付着量
- *2 Z27、スーパーダイマ製品をご希望の場合は納期・最小ロットについてお問い合わせ下さい。
（KP-ES、SFPR及びAKZについてはZ27、スーパーダイマ製品はありません）
